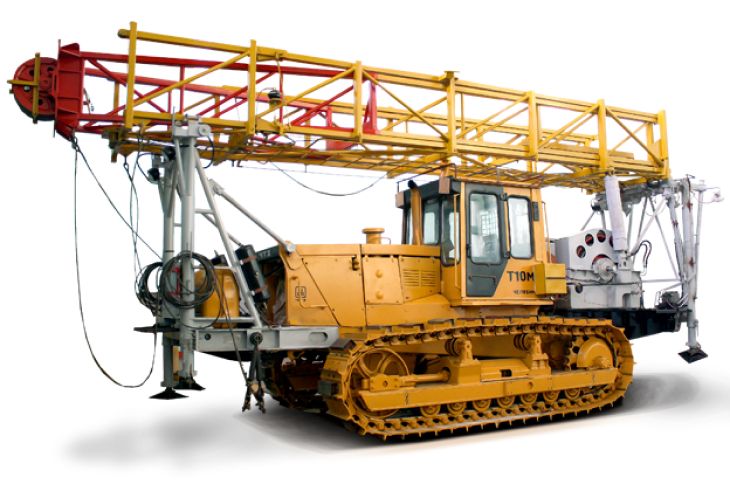

Назначение:
Ремонт нефтяных и газовых скважин.
Ремонт нефтяных и газовых скважин.
Выполняемые операции:
- Мобильное передвижение от скважины к скважине;
- Монтаж и демонтаж устьевого оборудования;
- Спуско-подъемные операции, в том числе с насосными штангами и насосно-компрессорными трубами;
- Ликвидация аварий.
Конструктивные особенности:
- лебёдка однобарабанная, с одной пневматической однодисковой фрикционной муфтой;
- выдвижение верхней секции мачты осуществляется гидроприводной лебёдкой с дистанционного пульта управления;
- устройство для фиксации крюкоблока и защиты мачты от повреждений при передвижении установки;
- гидродомкраты вывешивания подъёмника двухстороннего действия.
Технические характеристики
|
Номинальная нагрузка на крюке , кН(тс) |
392 (40) |
|
Максимально допускаемая нагрузка на крюке , кН (тс) |
490,5 (50) |
|
Монтажно-транспортная база подъёмника: |
|
|
- трактор |
Т-10М, Т10МБ (болотоход) |
|
Привод механизмов |
От двигателя трактора |
|
Лебёдка: |
Однобарабанная, с дисковой пневматической муфтой |
|
- количество передач |
4, обратный ход - 2 |
|
- максимальное тяговое усилие, кН (тс) |
83,4 (8,5) |
|
- скорость подъёма крюкоблока, м/с |
0,2…1,18 |
|
- тормоз лебёдки |
Двухленточный - колодочный с ножным пневматическим и ручным механическим управлением |
|
Мачта: |
Двухсекционная телескопическая, с открытой передней гранью |
|
- высота от земли до оси кронблока, м |
18 |
|
- угол наклона мачты, град |
4 ° 50' |
|
- расстояние от плоскости оси ног задней опоры до оси скважины, мм |
1400 |
|
Высота подъёма крюкоблока, м |
14 |
|
Крюкоблок: |
Одноосный с трёхрогим крюком |
|
Ограничитель грузоподъёмности: |
|
|
- механический |
Для отключения привода лебёдки и включения тормоза лебёдки при превышении нагрузки |
|
Противозатаскиватель (ограничитель подъёма крюкоблока) |
Электропневматический |
|
Гидросистема: |
|
|
- количество насосов |
1 |
|
- диапазон рабочих давлений, МПа |
16-21 |
|
Домкраты вывешивания - количество, шт |
4 |
|
Пневмосистема: |
Питание от компрессора, привод которого осуществляется от двигателя трактора |
|
- рабочее давление, (кгс/см 2 ) |
7 |
|
Освещение мачты, оборудования установки и рабочих мест: |
Во взрывозащищённом исполнении, от бортовой сети трактора напряжением 24 В |
|
Габаритные размеры установки в транспортном положении, мм |
|
|
-длина |
10 800 |
|
-ширина |
3 230 |
|
-высота |
4 400 |
|
Масса в транспортном положении , кг |
26 000 |
|
Климатическое исполнение- температурный режим в условиях эксплуатации |
от -40 ° С до +40 ° С |
|
Установленный срок эксплуатации , лет |
9 |
|
Комплект инструмента, запасных частей и принадлежностей для ремонта и обслуживания шасси и верхнего оборудования |
стандартный |
|
Опции - дополнительное оборудование, поставляемое по заказу с подъёмной установкой |
|
|
Ключ АПР-2ГП: |
|
|
-привод |
гидравлический |
|
-рабочий диапазон - диаметры труб, мм |
48, 60, 73, 89 |
|
-максимальный крутящий момент, кН·м (кгс·м) |
3(300) |
Подъёмная установка соответствует установленным в РК требованиям правил безопасности в нефтяной и газовой промышленности ПБ 06-624-03, ТУ 5910 РК 30482858-АО-034-2004, а так же требованиям, установленным в ГОСТ 12.2.088-83, ГОСТ 12.2.125-91, ГОСТ 4938-78, ГОСТ 28113-89.
